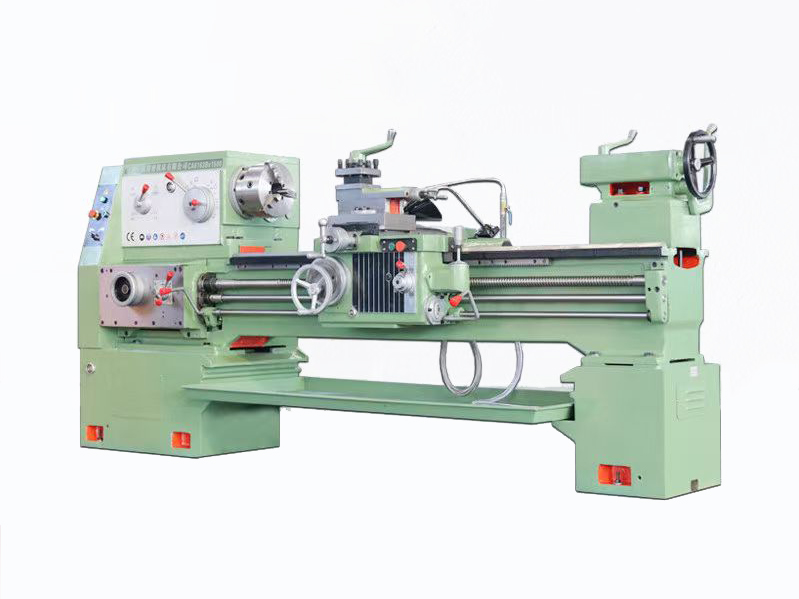

CA6180普通車床

普通車床特點：低頻力矩大、輸出平穩、矢量控制、轉矩動態響應快、穩速精度高、減速停車速度快、抗干擾能力強。?床身：用來支承和安裝車床的各部件，床身具有足夠的剛度和強度，床身表面精度很高，以保證各部件之間有正確的相對位置。主軸箱：用以支承主軸并使之旋轉。主軸為空心結構。變速箱：由電動機帶動變速箱內的齒輪軸轉動，通過改變變速箱內的齒輪搭配（嚙合）位置，得到不同的轉速。進給箱：又稱走刀箱，內裝進給運動的變速齒輪，可調整進給量和螺距，并將運動傳至光桿或絲桿。光桿、絲桿：將進給箱的運動傳給溜板箱。光桿用于一般車削的自動進給，不能用于車削螺紋。 溜板箱：又稱拖板箱，與刀架相聯，是車床進給運動的操縱箱。刀架：用來夾持車刀并使其作縱向、橫向或斜向進給運動。尾架（尾座）：安裝在床身導軌上。在尾架的套筒內安裝頂尖，支承工件；也可安裝鉆頭、鉸刀等刀具，在工件上進行孔加工；將尾架偏移，還可用來車削圓錐體。

產品型號：CA6180

電機功率：7.5KW

機器重量：3480 /2880kg

外形尺寸：3650X1150X1900mm

免費詢價

24小時免費咨詢電話18663200788

?CA6180型普通車床是能對軸、盤、環等多種類型工件進行多種工序加工的臥式車床，常用于加工工件的內外回轉表面、端面和各種內外螺紋，采用相應的刀具和附件，還可進行鉆孔、擴孔、攻絲和滾花等。普通車床加工效率高，操作性能好，是車床中應用最廣泛的一種。操作方便，布局緊湊,主要針對一些盤類及軸類零部件加工，特別對于一些細長軸加工應考慮機床整體剛性及共震，安裝時應遠離震源，必要時配合中心架和跟刀架完成產品的加工。車床是主要用車刀對旋轉的工件進行車削加工的機床，是金屬切削機床中最主要的一種切削機床，在一般的機器制造工廠中以車床為主數量最多，也稱之為工作母機。在車床上還可用鉆頭、擴孔鉆、鉸刀、絲錐、板牙和滾花工具等進行相應的加工。車床的功用是對各種大小不同形狀不同的旋轉表面，以及螺旋表面進行切削加工。

普通車床特點：低頻力矩大、輸出平穩、矢量控制、轉矩動態響應快、穩速精度高、減速停車速度快、抗干擾能力強。

CA6180普通車床主要技術參數：

?

型號			CA6180
床身上最大工件直徑 ?			800mm
刀架上最大工件直徑 ?			540mm
馬鞍槽最大工件直徑 ?			- 1020mm
馬鞍槽有效長度 ?			- 210mm
最大工件長度 ?			750mm/1000mm /1500mm/2000mm/3000mm
床身寬度			400mm
刀桿截面			25X25mm
主軸	主軸轉速范圍 ?		11—1600 r/min (24 steps)
	主軸內孔 ?		52mm(80mm)
	主軸孔錐度 ?		莫氏6號
進給	進給數量		64種(for each)
	公制螺紋		(1-192mm)44種(44kinds)
	英制螺紋		(1-24tpi)21種(21kinds)
	模數螺紋 )		0.25-48(模數39種)(Module 39 kinds)
	徑節螺紋		1-96DP(37種)(37 kinds)
床尾	床尾主軸最大行程 ?		150mm
	床尾主軸直徑		75mm
	床尾主軸孔錐度		莫氏5號
主電機????????????????????????????????????????????7.5KW(10HP)
包裝外形尺寸 (L×M×H mm)	750	2440X1150X1700		2440X1190X1700	2440X1150X1900	2440X1150X1950
	1000	2650X1150X1700		2650X1190X1700	2650X1150X1900	2650X1150X1950
	1500	3150X1150X1700		3150X1190X1700	3150X1150X1900	3150X1150X1950
	2000	3610X1150X1700		3610X1190X1700	3650X1150X1900	3650X1150X1950
	3000	4610X1150X1700		4610X1190X1700	4650X1150X1900	4650X1150X1950
重量 (Kg)	?	毛重 G.W.?? 凈重 N.W.
	750	2700 ????2000	2700 ????2000	2860 ????2260	2900 ????2300	3000 ????2400
	1000	2800 ????2100	2700 ????2000	3050 ????2450	3060 ????2460	3200 ????2600
	1500	3050 ????2250	2700 ????2000	3240 ????2640	3250 ????2650	3400 ????2800
	2000	3300 ????2600	2700 ????2000	3480 ????2880	3480 ????2880	3500 ????3000
	3000	4000 ????3450	2700 ????2000	4287 ????3687	4300 ????3700	4500 ????390

?普通車床的基本組成部件及功能

1.?床身：用來支承和安裝車床的各部件，保證其相對位置，如床頭箱、進給箱、溜板箱等。床身具有足夠的剛度和強度，床身表面精度很高，以保證各部件之間有正確的相對位置。床身上有四條平行的導軌，供大拖板（刀架）和尾架相對于床頭箱進行正確的移動，為了保持床身表面精度，在操作車床中應注意維護保養。

2.主軸箱：用以支承主軸并使之旋轉。主軸為空心結構。其前端外錐面安裝三爪卡盤等附件來夾持工件，前端內錐面用來安裝頂尖，細長孔可穿入長棒料。

3. 變速箱：由電動機帶動變速箱內的齒輪軸轉動，通過改變變速箱內的齒輪搭配（嚙合）位置，得到不同的轉速。

4. 進給箱：又稱走刀箱，內裝進給運動的變速齒輪，可調整進給量和螺距，并將運動傳至光桿或絲桿。

5. 光桿、絲桿：將進給箱的運動傳給溜板箱。光桿用于一般車削的自動進給，不能用于車削螺紋。絲桿用于車削螺紋。

6. 溜板箱：又稱拖板箱，與刀架相聯，是車床進給運動的操縱箱。它可將光桿傳來的旋轉運動變?yōu)檐?chē)刀的縱向或橫向的直線進給運動；可將絲桿傳來的旋轉運動，通過"對開螺母"直接變?yōu)檐?chē)刀的縱向移動，用以車削螺紋。

7. 刀架：用來夾持車刀并使其作縱向、橫向或斜向進給運動。

8. 尾架（尾座）：安裝在床身導軌上。在尾架的套筒內安裝頂尖，支承工件；也可安裝鉆頭、鉸刀等刀具，在工件上進行孔加工；將尾架偏移，還可用來車削圓錐體。

使用本機床時必須注意下列事項：

(1)各箱中潤滑油不得低于各油標中心，否則會(huì )因潤滑不良而損壞機床。

(2)所有潤滑點必須按時注人干凈的潤滑油。

(3)必須經常觀察油泵的工作情況，以保證床頭箱及進給箱有足夠的潤滑油。

(4)定期檢查并調整三角帶的松緊程度。

(5)每天工作前應開空車，向床鞍油盒內注油，使潤滑油散布至各處。

(6)主軸高速回轉時，在任何情況下均不得扳動變速手柄。

(7)絲杠只能在車削螺紋時使用，以保持其精度及壽命。

(8)使用中心架或跟刀架，必須潤滑中心架或跟刀架的支承塊與工件的接觸表面。

普通車床使用方法：

1、 車床開機前，首先檢查油路和轉動部件是否靈活正常，開機時要穿緊身工作服，袖口扣緊，切削工件和磨刀時必須佩戴眼鏡。

2、開機時要觀察設備是否正常，車刀要夾牢固，吃刀深度不能超過設備本身的負荷，刀頭伸出部分不要超出刀體高度的1.5倍，轉動刀架時要把大刀退回到安全的位置，上落大工件，床面上要墊木板。

3、使用砂布磨工件時，砂布要用硬木墊，車刀要移到安全位置、刀架面上不準放置工具和零件，劃針盤要放牢。

4、車床變換轉速應停止車床轉動后方可以轉換，避免碰傷齒輪，開車時，車刀要慢慢接近工件，以免屑沫崩傷人或損壞工件。

5、車床工作時間不能隨意離開工作崗位，禁止玩笑打鬧，有事離開必須停機斷電， 工作時思想要集中，不能在運轉中的車床附近更換衣報，不能取得上崗證的人員不能單獨操作車床。
